Газоснабжение частного дома в Выборгском районе

Газификация частного дома в коттеджном посёлке

Информация о проекте

Тип объекта	Частный жилой дом
Местоположение	Выборгский район, Ленинградская область
Вид работ	Проектирование и монтаж внутреннего газоснабжения
Расход газа	2,84 м³/ч
Газовое оборудование	Настенный газовый котёл 24 кВт

О проекте

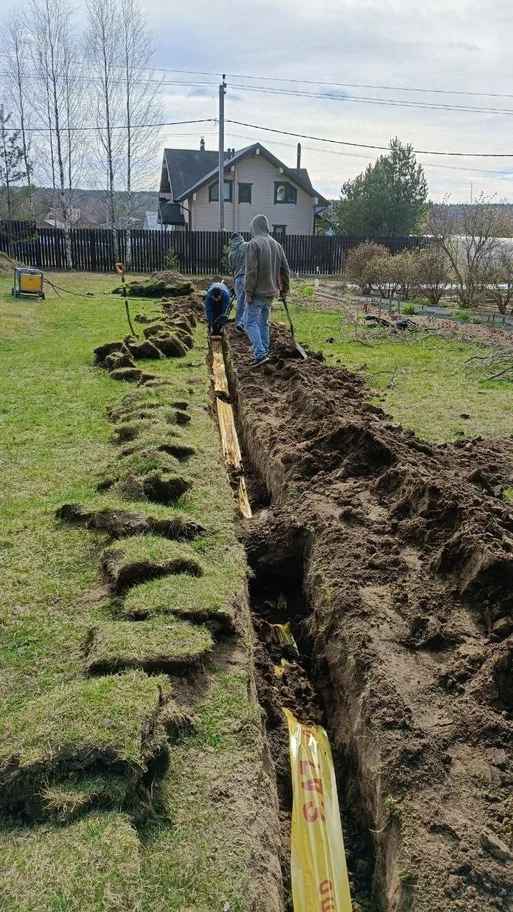

Для частного дома в Выборгском районе выполнен комплекс работ по газоснабжению: проектирование, монтаж наружного и внутреннего газопровода, установка оборудования и подготовка объекта к пуску газа.

Система рассчитана с учётом установленного газового оборудования и особенностей объекта. Работы выполнены последовательно: от разработки проектных решений до подготовки объекта к вводу в эксплуатацию.

Ключевые показатели

24 кВтМощность газового котла

2,84 м³/чРасчётный расход газа

4,0 м³/чПропускная способность счётчика

Объект принятПо результатам выполненных работ

Технические характеристики

Тип объекта	Одноэтажный отдельно стоящий жилой дом
Система	Внутреннее газоснабжение
Топливо	Природный газ низкого давления
Расчётный расход газа	2,84 м³/ч
Газоиспользующее оборудование	Настенный газовый котёл
Мощность котла	24 кВт
Фактически смонтированный внутренний газопровод	0,40 м
Газопровод	Стальная водогазопроводная труба Ду20, 20×2,8 мм
Способ прокладки	Открытый
Счётчик газа	«Гранд-4»
Максимальная пропускная способность счётчика	4,0 м³/ч
Запорная и защитная арматура	Шаровой кран, термозапорный клапан, импульсный запорный газовый клапан
Площадь теплогенераторной	5,0 м²
Высота помещения	3,0 м
Объём помещения	15,0 м³
Площадь остекления	0,8 м²
Вентиляция по проекту	Вентканал Ø125 мм
Дымоудаление по проекту	Коаксиальный дымоход Ø60/100 мм через наружную стену
Результат	Строительно-монтажные работы приняты заказчиком

Что было сделано

•Разработана рабочая документация по внутреннему газоснабжению и автоматическому контролю загазованности

•Смонтирован внутренний газопровод низкого давления

•Установлен настенный газовый котёл мощностью 24 кВт

•Установлен бытовой счётчик газа «Гранд-4»

•Смонтирована запорная и защитная арматура

•Строительно-монтажные работы выполнены в соответствии с проектом

•После завершения работ объект прошёл приёмку и был принят заказчиком

Ключевые проектные решения

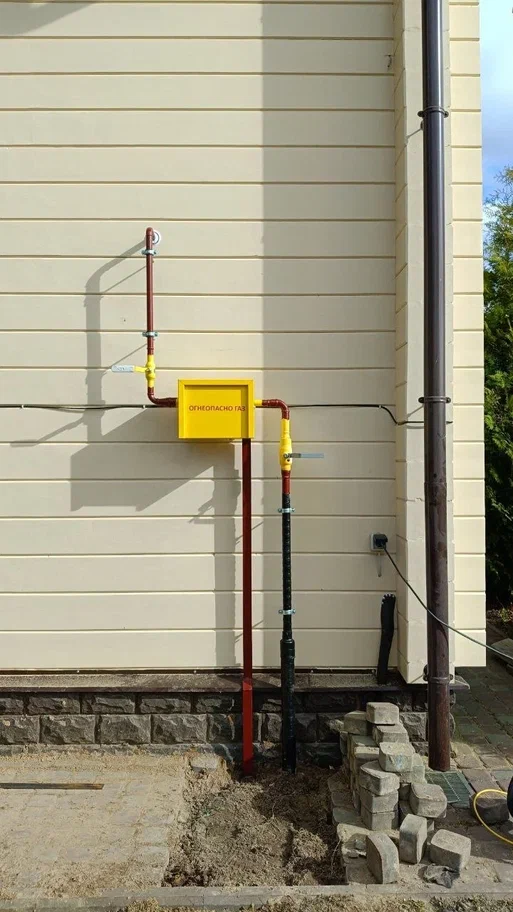

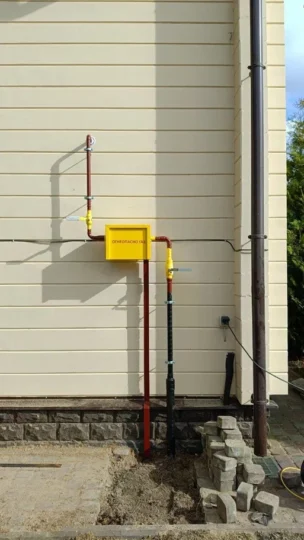

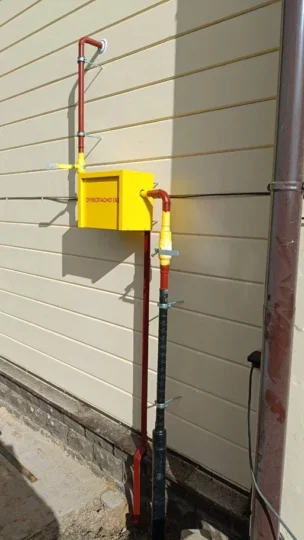

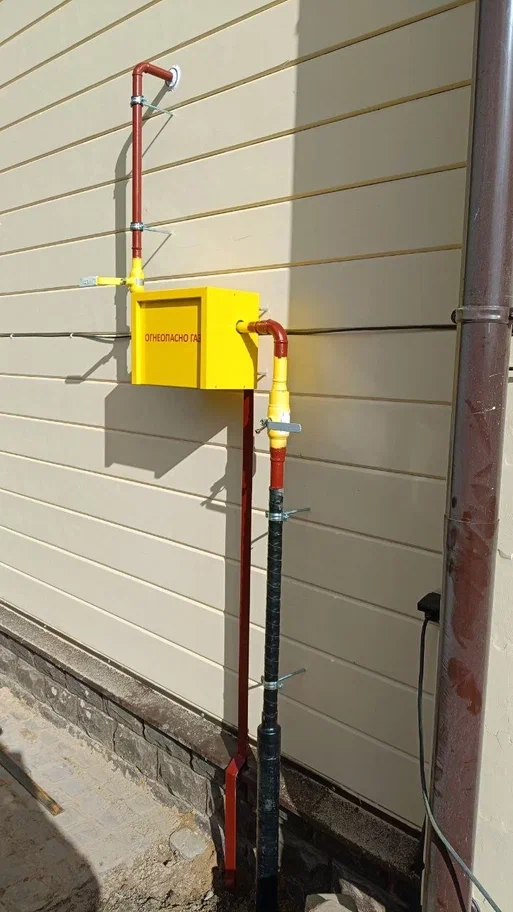

Ввод и внутренний газопровод

Предусмотрен ввод газопровода низкого давления Ду20
в помещение теплогенераторной и открытая прокладка
стального внутреннего газопровода.

Учёт расхода газа

Установлен счётчик «Гранд-4» с максимальной пропускной
способностью 4,0 м³/ч при расчётном расходе газа 2,84 м³/ч.

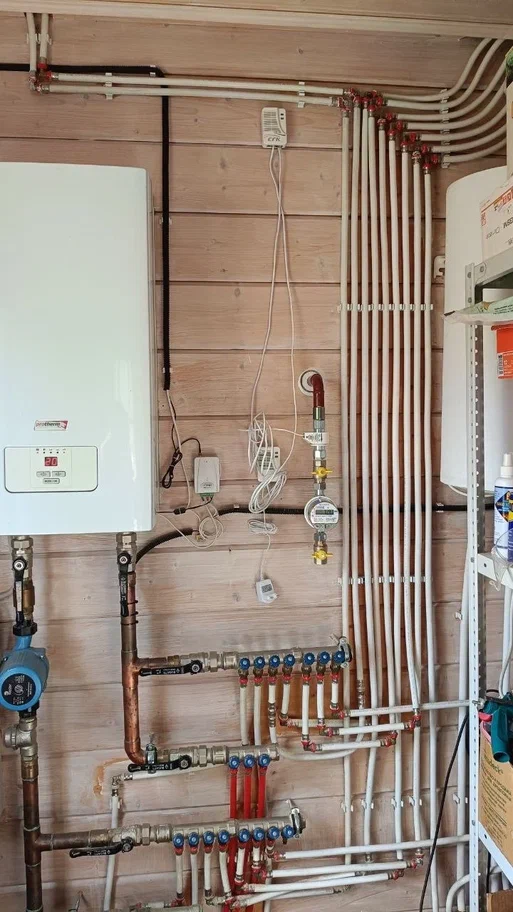

Теплогенераторная

Котёл размещён в помещении площадью 5,0 м²,высотой 3,0 м и объёмом 15,0 м³. Площадь остекления — 0,8 м².

Вентиляция и дымоудаление

Предусмотрены вентиляционный канал Ø125 мм и коаксиальный дымоход Ø60/100 мм с выводом через наружную стену.

Безопасность

Предусмотрены запорная и защитная арматура,
автоматический контроль загазованности и антикоррозионная защита металлических элементов газопровода.

Результат

НК Инжиниринг разработала рабочую документацию и выполнила комплекс строительно-монтажных работ по внутреннему газоснабжению частного дома. На объекте смонтирован газопровод низкого давления, установлен газовый котёл мощностью 24 кВт, бытовой счётчик газа и предусмотренная проектом запорная и защитная арматура.
При расчётном расходе 2,84 м³/ч система соответствует предусмотренным проектом параметрам.
После завершения работ объект прошёл приёмку и был принят заказчиком.
